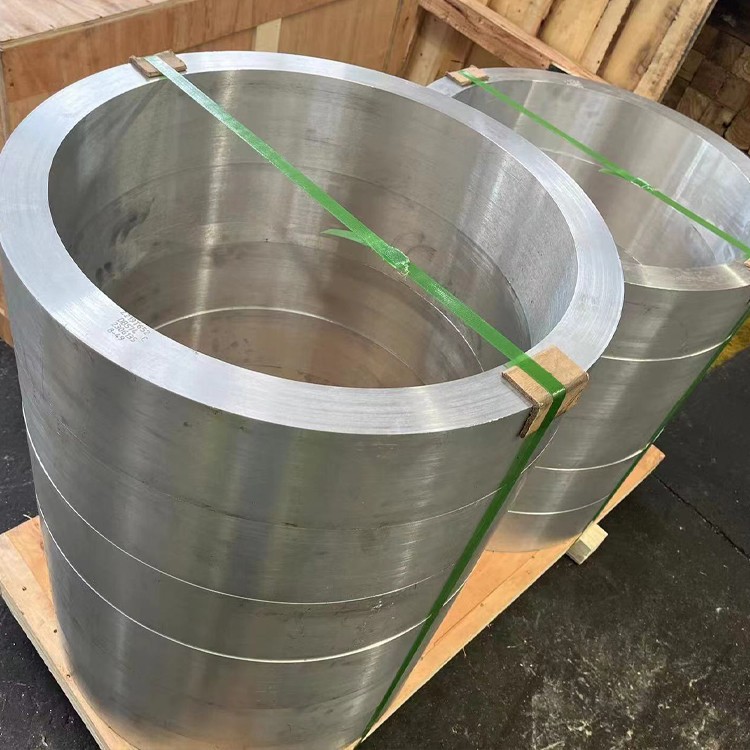

2A12 Hliníková kovaná trubice pro letectví

Hliníková kovaná trubka 2A12 je vyrobena ze slitiny hliníku 2A12, která je charakterizována svou vysokou pevností a tvrdostí . Tato slitina může podstoupit tepelné zpracování, aby se dále zvyšovalo jeho mechanické vlastnosti . Vzhledem k jeho vynikající mechanické vlastnosti a svařování, 2A12 Aluminum je v rozlišovacích průmyslových popisech {{}}} {{}}} {}}}.......

Odeslat dotaz

1. Kompozice materiálu a proces kování v letectví

2A12 (AA2124) Kované trubice na úrovni letectví v souladu s AMS 4157, ASTM B247 a MIL-T -9046, formulované pro optimální poměr pevnosti k váhu v letové kritické komponenty:

Chemie slitin:

Měď (Cu): 3.8-4.9% (primární posilování)

Hořčík (mg): 1.2-1.8% (srážení kalení)

Mangan (Mn): 0.30-0.9% (zdokonalení obilí)

Základní materiál:

Hliník (AL): větší nebo rovna 92,5% (rovnováha)

Kontrolované nečistoty:

Železo (Fe): Méně nebo rovné 0,30% max.

Křemík (SI): Méně nebo rovna 0,50% max.

Zinek (Zn): Méně nebo rovna 0,25% max.

Titanium (TI): Méně nebo rovna 0,15% max.

Protokol přesného kování:

Pre-Heatting: 390-430 stupeň pod Argonem Shieldem

Isotermální kování: 350-400 stupeň ± 10 stupňů

Poměr redukce: minimálně 5: 1

Řízení rychlosti deformace: 0.1-3 sec⁻⁻

Zarovnání toku zrna: podélná odchylka ± 5 stupňů

Požadavky na stisknutí: 12, 000-40, 000 ton Hydraulic

Tepelná kondicionování po mapování: Vyrovnávání napětí při 250 stupňů /2HR

Certifikováno na NADCAP AC7102 pro letecké výkopy s plnou digitální sledovatelnost na standardy AS9100 .

2. Mechanický výkon v letecké službě

Vlastnictví	Kovaný temperovaný T6	Extrudovaná základní linie	Norma pro letectví a kosmonautik
Konečná pevnost v tahu	440-470 MPA	400-430 MPA	ASTM E8
Výnosová síla (Rp0.2)	290-330 MPA	260-290 MPA	ASTM E8
Prodloužení (%)	10-15%	7-12%	ASTM E8
KIC KIC	38 MPA√m	32 MPA√m	ASTM E399
Únava (10⁷)	145 MPA	120 MPA	ASTM E466
Síla komprese	420 MPA	380 MPA	ASTM E9
Roztržení stresu (100 hodin/100 stupňů)	180 MPA	150 MPA	ASTM E139
Síla ložiska	620 MPA	570 MPA	ASTM E238

Superior Anisotropy poměr (l/t =0.85) poskytuje 18-22% vyšší příčné síly versus konvenční extruze v aplikacích Wing Spar .

3. Tepelné zpracování a mikrostrukturální ovládání

Ošetření Aerospace T6:

Ošetření řešení: 495 stupňů ± 5 stupňů po dobu 1-2 hodin

Ovládání atmosféry:<20ppm oxygen

Zhášení: roztok polyvinyl pyrrolidonu (40% konc)

Quench rate: >170 stupňů /s v jádru

Stabilizace: -55 stupeň kryogenního držení/3HR

Stárnutí: 190 stupňů /12HR + 160 stupeň /10HR Duplex Aging

Mikrostrukturální funkce:

Velikost zrn: ASTM 8-9 (10-20 μm)

Struktura sraženiny: S '(Al₂cumg) Dominantní fáze

Intenzita textury: 3.0-4.5 Náhodné násobky

Dislokační hustota: 8 × 10⁰/cm²

Distribuce fáze:

AL₂CU částice: 0.3-0.8 μm

Al₂cumg částice: 20-50 nm

Rekrystalizace:<5%

4. Rozměrová přesnost na úrovni Aerospace

Parametr	Standardní rozsah	Kritická tolerance letu	Speciální konfigurace
Vnější průměr	20-450 mm	± 0,02% od	Eliptické průřezy
Tloušťka stěny	1.5-25 mm	± 3% hm.	Stěny tloušťky proměnné
Délka	1-10 m	+0/-0.8 mm	Sekce až 15 metrů
Oválita	Méně nebo rovné 0,4%	Méně nebo rovné 0,15% pro ovladače	-
Přímost	0,5 mm/m	0,1 mm/m (hydraulické čáry)	-
Zpěvačka	Méně nebo rovné 0,3% TIR	Méně nebo rovné 0,1% TIR (palivové systémy)	-

Metody výroby letectví:

Roztočit kování pro sekce

Formování toku mandrelu

Izotermální kování tisku

Integrace příruby z prstenu

Superplastické formování pro komplexní tvary

5. Trvanlivost prostředí za letu

Prostředí	Hodnocení výkonu	Metriky degradace	Systémy zmírňování
Nadmořská cyklistika	Vynikající	<0.001% dimensional change	Pasivace na AMS 2470
Hydraulická tekutina	Třída A.	Eroze 0,05 mm/rok	Plazmatická elektrolytická oxidace
Ponoření paliva	Dobrý	Přibývání na váze<0.5 mg/cm²/yr	Posun bez elektroelského niklu
Tepelné cyklování	Vynikající	ΔCTE se shodoval s kompozity	Tříděné tepelné bariéry
Polední podmínky	Dobrý	Debetní únava<8%	Anti-Icingové povlaky

Vylepšení povrchu:

Eloxování kyseliny chromové: 8-15 μm tloušťka

Léčba Tiodize®: mazivo s pevným filmem

HVOF WC -10 CO: 1200 HV50 ochrana

Hermetická těsnění: SIO₂ vrstvy napodobené páry

6. obrábění pro komponenty Aerospace

Operace	Specifikace nástrojů	Parametry	Aplikace letadel
Přesná nudná	Karbid potažený diamantem	180-250 m/min, 0,05 mm/rev	Válce přistávacího zařízení
5- frézování os	Nano-kompozitní nástroje Sialn	500-700 m/min	Kování žebra křídla
Vrtání zbraní	Karbid krmený chladicí kapalinou	30-50 m/min	Vstřikovací kolejnice paliva
Broušení vlákna	CBN kola	10-15 m/min	Vlákna montáže motoru
Skvění	Nástroje pro formulář PCD	80-120 m/min	Hydraulické potrubí

Výhody obrábění:

Povrchová úprava: RA 0.1-0.4 μm dosažitelné

Zlepšení kryo-machinace:

Nástroj Life: +250%

Zbytkový napětí: Profil tlaku

Schopnost EDM: Stabilní s elektrodami z mědi

Rozměrová stabilita: ± 0,005 mm/m po obrábění

7. Technologie Aerospace propojení

Parametry svařování tření:

Návrh nástroje: WC-CO Scrolled Rameno

Rotace: 600-900 rpm

Traverse: 80-200 mm/min

Down Force: 12-20 KN

Kvalita svaru:

Účinnost UTS: 95% rodičovského kovu

Výkon únavy: 90% základní materiál

Alternativní metody spojení:

Svařování laserového paprsku:

Power: 4-6 kw

Speed: 2-5 m/min

SHIELDING: HELIUM PLYNOVÁ CÍLA

Adhesivní vazba:

Epoxidové polyimidové filmy: Smyk 25 MPa při 150 stupňů

Povrchová příprava: Ošetření sol-gel

Mechanické upevnění:

HI-LITE® Collars: 160- KSI Smyková síla

Systémy Lockbolt: Vibrace odolné vůči 2000Hz

8. Fyzikální vlastnosti pro letové systémy

Vlastnictví	Hodnota	Význam v letectví
Hustota	2,78 g/cm³	O 30% lehčí než titan
CTE (20-150 stupeň)	22,7 μm/m · stupeň	Přizpůsobeno kompozitům uhlíku
Tepelná vodivost	138 W/m·K	Účinnost chlazení avioniky
Elektrický odpor	44 nΩ·m	Účinnost emi stínění
Elastický modul	73 GPA	Optimalizace křídla Flex
Tlumení kapacity	0.003	Útlum vibrací
Magnetická citlivost	0.72×10⁻⁶	Neinterference se senzory
Kryogenní houževnatost (-196 stupeň)	42 MPA√m	Kompatibilita systému LH2/LOX

9. Ověření kvality a certifikace Aerospace

Nedestruktivní hodnocení:

FADED ARRAY UT: 15MHz sondy (detekovat 0,3 mm nedostatky)

Rentgenová tomografie: rozlišení 5 μm voxelů

Eddy Current Pole: 0,2 mm detekce trhlin

Termografická inspekce: rozlišení podpovrchového rozlišení 2 μm

Mapování zbytkového napětí: XRD s velikostí skvrn 10 μm

Testování certifikace:

Testování únavy: 10⁹ schopnost cyklu

Testování dotvaru: 10, 000 HR/150 stupňů

SCC Threshold: >120 MPa na ASTM G47

Odolnost vůči hořlavosti: FAR 25,853 vyhovující

Outgassing:<1.0% TML, <0.1% CVCM per ESA ECSS

Schválení průmyslu:

Správa kvality AS9100 Aerospace

NADCAP AC7117 NDE Zvláštní proces

MIL-F -83142 Forwings Certification

Schválení výroby EASA 21G

Soulad s registrací ITAR

10. AeroSpace Applications

Primární použití letectví:

Link točivého momentu přistávacího zařízení

Hřídele rotoru vrtulníku

Hydraulické válce pohonu

Raketové spuštění kanystrů

Strukturální příhradové kosmické lodi

Pouzdra kompresoru proudového motoru

Stopy chlopní křídla

Propojení kontroly letu

Balení a manipulace:

Fóliový obal na dusík purgovaný

Kontejnery ovládané vysychání

Zvládnutí non-značkových nylonových smyčků

Protokoly sestavy čistého pokoje

AS6081 PAPOZPEČENÍ OCHRANA
