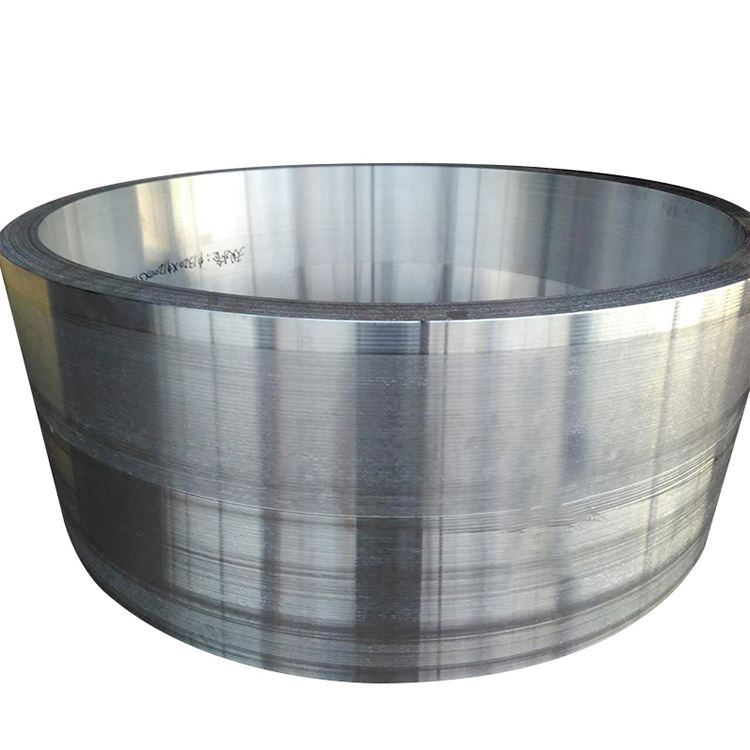

Velký průměr hliníkové slitiny kované prsteny

Hliníkové slitiny z velkého průměru kované prsteny slitiny jsou nezbytné vysoce výkonné strukturální složky v moderním průmyslu, široce používané v oborech vyžadujících přísné požadavky na sílu, houževnatost, spolehlivost, rozměrovou stabilitu a lehkou váhu. Tyto prsteny jsou obvykle vyrobeny z různých stupňů slitin hliníku přes přesné procesy kování, přičemž velikosti se pohybují od stovek milimetrů po několik metrů a odpovídajícím způsobem zvýšenou tloušťkou a výškou stěny. Kování propůjčuje vynikající mechanické vlastnosti, vysoce hustou vnitřní strukturu a optimalizovaný tok zrna podél obvodu prstence, což umožňuje vynikající výkon za extrémních provozních podmínek.

Běžné stupně slitiny hliníku:

Série s vysokou pevností (např. 2024, 7075, 7050): Primárně používané v leteckém, vojenském a dalších oborech s poměrem poměru extrémní síly k hmotnosti.

Korozivní\/svařovatelná série (např. 5052, 5083, 5A06): Široce aplikované v mořském inženýrství, kryogenních skladovacích nádržích, tlakových nádobách a dalších oblastech, které vyžadují vysokou odolnost proti korozi, svařovatelnost a kryogenní houževnatost.

Obecná strukturální řada (např. 6061, 6082): Vhodné pro obecné inženýrské struktury, sílu vyvažování, machinabilitu a náklady.

Proces prémiového kování pro prsteny s velkým průměrem: Provozující prsteny z hliníku z hliníku z hliníku je technologicky náročný a vyžadující proces, se zvláštním důrazem na vnitřní kvalitu a mikrostrukturální uniformitu:

Příprava roztavení a ingotu:

Jsou vybrány primární hliníkové a legovací prvky s vysokou čistotou.

K zajištění ultra vysoké čistoty roztavení, minimalizaci inkluzí a obsahu plynu se používají pokročilé tání, rafinace, filtrování a odplyňování (např. SNIF, vakuové odplyňování, elektromagnetické míchání) k zajištění ultra vysoké čistoty roztavení, minimalizaci inkluze a obsahu plynu.

Velké licí systémy s přímým chlazením (DC) se používají k výrobě ingotů s velkým průměrem se stabilními rozměry a jednotnou vnitřní strukturou, přičemž splňují požadavky na následné rozsáhlé kování.

Ingotská homogenizační léčba:

Velké ingoty podléhají dlouhodobému trvání (obvykle desítky hodin), vícestupňové léčby homogenizace homogenizace, aby se eliminovala makrosegregaci, zajistila jednotné distribuci legovacích prvků a zlepšila tažnost ingotu, připravovala je na následné rozsáhlé kování.

Příprava a inspekce sochorů:

Kondicionování povrchu ingotu (skalpování nebo frézování), aby se odstranily povrchové vady.

Přísná 100% ultrazvuková inspekce se provádí, aby se zajistilo, že Ingot je bez jakýchkoli vnitřních vad, které by mohly ovlivnit kování kvality a výkonnost finálního produktu (např. Praskliny, pórovitost, velké inkluze).

Předehřívání: Ingot nebo předformova je rovnoměrně zahřívána na přesný kování teplotní rozsah, aby byla zajištěna optimální tažnost a jednotnou deformaci během tvarování.

Kování sekvence:

Rozrušující a předškolní: Ingot je podroben multi-směrovým, vícenásobným a kresleným operacím na velkých hydraulických lisch, aby rozložil strukturu AS-lit, eliminoval velká zrna a vytvořil vhodný tvar předškolní formy (např. Disk nebo palačinka).

Pronikavý: Centrální díra je vytvořena na tisku děrováním nebo rozšířením materiálu přes mandel a vytvoří předběžnou prstencovou strukturu. Tento proces dále kompaktuje materiál a zdokonaluje mikrostrukturu.

Tvorba válcování prstenu: To je zásadní pro vytváření prstenů s velkým průměrem. Na velkých svislých nebo vodorovných kroužkových válcovacích strojích se na předlisová forma kruhu aplikuje kontinuální radiální a axiální komprese hlavním rolí a roletem, který neustále zvyšuje průměr prstence a zároveň snižuje tloušťku a výšku stěny. Válcování prstence dosahuje významné plastické deformace, vysoce vyrovnává tok zrna podél obvodu prstence, výrazně zlepšuje obvodové mechanické vlastnosti a další zvyšuje hustotu materiálu.

Die Fanging Finish (volitelné): U prstenů s složitějšími tvary nebo extrémně vysokou dimenzními požadavky na přesnost lze provést konečné tvarování na velkých lisových lisch, aby se získaly přesné geometrické rozměry a dobré povrchové úpravy.

Tepelné zpracování:

V závislosti na požadavcích na třídu a konečný výkon se provádí ošetření řešení, zhášení a stárnutí (pro slitiny léčené teplem) nebo stabilizační ošetření (pro slitiny, které nehřetelné). Procesy tepelného zpracování jsou zásadní pro mikrostrukturální uniformitu a kontrolu napětí na kruzích s velkým průměrem, možná vyžadují speciální chladicí média a metody zhášení, aby se zajistilo jednotné chlazení a snížilo zbytkové napětí.

Dokončení a kontrola:

Deburring, narovnání, rozměrová kontrola, kontroly kvality povrchu atd.

Nakonec se provádí komplexní nedestruktivní testování (např. Ultrazvukové, penetrant, vířivý proud), aby se zajistilo, že interní a povrchová kvalita produktu plně splňuje standardy a požadavky zákazníků.

Mechanické vlastnosti kovaných prstenů z hliníkové slitiny s velkým průměrem závisí na vybraném stupni slitiny, temperamentu tepelného zpracování a optimalizaci kování. Obecně platí, že kované prsteny nabízejí následující výhody:

Typický rozsah výkonu (v závislosti na slitině a temperamentu):

Konečná pevnost v tahu: 170 MPA - 600 MPA

Výnosová síla (0. 2%): 60 MPA - 550 MPA

Elongation: 7% - 28%

Tvrdost: 40 HB - 180 HB

Únava Síla: 70 MPA - 200 MPA

Touhavost zlomenin (K1c): 20 MPA√m - 45 MPA√m

Mikrostruktura kovaných z hliníkových slitin s velkým průměrem je základní zárukou jejich vynikajících makroskopických vlastností:

Klíčové mikrostrukturální funkce:

Struktura zrna a tok zrna:

Po kování, zejména válcování prstenců, jsou hrubé zbarvené zrna rozbité a přeorientované, vytvářejí jemné, ekviaxované rekrystalizované zrna a\/nebo prodloužená nerecrystalizovaná zrna zarovnaná s hlavním směrem deformace.

Tok zrna je jedinečnou charakteristikou výkojů, odkazující na vláknitou strukturu tvořenou vnitřními kovovými zrny během plastické deformace podél obrysu a směru napětí. Ve velkém průměru kování kroužků je tok zrna rovnoměrně rozložen podél obvodu prstence, což poskytuje vynikající obvodovou sílu, odolnost proti únavě a houževnatost.

Dispersoidy tvořené legovanými prvky (např. Al₃zr, almncr) účinně inhibují růst a rekrystalizaci zrna a udržují zdokonalení zrna.

Vysoká hustota a eliminace defektů:

Obrovský tlak aplikovaný během procesu kování zcela uzavírá vnitřní defekty, jako jsou porozita, smršťovací dutiny a plynové kapsy, který může nastat během lití, což výrazně zlepšuje hustotu materiálu.

Snižuje nekovové inkluze a makrosegregaci, což vede k rovnoměrnější mikrostruktuře.

Posílení fázové distribuce:

Přesná kontrola nad procesy tepelného zpracování zajišťuje rovnoměrné a jemné srážení a distribuci fází posilování (např. Mg₂al₃ v řadě 5xxx nebo Al₂cumg, mgzn₂ v sérii 2xxx\/7xxx) v zrnech a hranicích zrn, což maximalizuje posilovací potenciál slitiny.

Morfologie a distribuce sraženin na hranicích zrn jsou také přísně kontrolovány, aby se optimalizovala odolnost proti napětí korozi.

Rozsah velikosti kovaných z hliníkových slitin s velkým průměrem je velmi široký a lze jej vyrábět podle požadavků specifických pro zákazníky.

Schopnost přizpůsobení:

Podle podrobných výkresů zákazníka a technických specifikací lze vytvořit požadavky na kované prsteny s různými velikostmi, tvary (např. Nekruhové, kónické) a požadavky na toleranci.

Obvykle nabízeno v drsných obrobených nebo dokončených obrobených podmínkách, aby se snížily náklady na zpracování zákazníka a čas.

5. Temperační označení a možnosti tepelného zpracování

Hliníkové slitiny z velkého průměru mohou být dodávány v různých tepelných testech v závislosti na jejich typu slitiny a konečných požadavcích na aplikaci.

Pokyny pro výběr temperamentu:

Požadavky na sílu: 7xxx série T6 Term nabízí nejvyšší sílu, ale je třeba zvážit jeho citlivost SCC.

Odolnost proti korozi: 5xxx série (H116\/H321) a 7xxx řady T73\/T74 jsou nejlepší volbou.

Svařovatelnost: Slitiny řady 5xxx a 6xxx mají vynikající svařovatelnost. Konvenční svařování fúze se obecně nedoporučuje pro řadu 2xxx a 7xxx.

Servisní prostředí: Specifické požadavky na mořské prostředí, kryogenní prostředí, tlakové nádoby atd.

Obrábění s velkým průměrem hliníkové slitiny padělané prsteny obvykle vyžadují velké, vysoce rigiditní stroje a specializované obráběcí strategie.

Výrobní pokyny:

Machinability: Hliníkové slitiny mají obecně dobrou osnovatelnost, ale lepivost a balení čipů jsou běžné problémy. Jsou zapotřebí ostré nástroje s velkými úhly hrabání, úhly vysoké šroubovice, kombinované s efektivními chladicími mazivami a dobrými evakuačními systémy čipu.

Zbytkové zvládání stresu: Rozsáhlé výkony jsou náchylné k významným zbytkovým napětím během zhášení a obrábění, což může vést k zkreslení. Mohou být použity metody reliéfu napětí, jako je protahování (TXX51), komprese nebo vibrační napětí.

Povrchové úpravy: Ošetření eloxováním, malováním nebo konverzím může být aplikováno v závislosti na prostředí servisního prostředí a estetických požadavcích.

Klíčovou výhodou pro jejich aplikaci v drsném prostředí je klíčovou výhodou odolnosti proti korozi v drsném prostředí odolnost proti korozi.

Ochranné systémy:

Výběr slitiny a nálady: Vyberte stupně slitiny a tepelné tepelné tempy s odolností vůči korozi (např. Série 5xxx H116\/H321 nebo 7xxx série T73\/T74).

Povrchové úpravy:

Eloxování: Nejběžnější metoda ochrany, která tvoří tvrdý, hustý oxidový film, který zvyšuje korozi a odolnost proti opotřebení.

Chemické konverzní povlaky: Slouží jako vynikající primery pro barvy nebo lepidla a poskytují základní ochranu.

Systémy malování\/povlaku: Vysoce výkonné epoxidové primery a polyuretanové vrchní kabáty poskytují dlouhodobou ochranu v mořském a průmyslovém prostředí.

Úvahy o návrhu: Vyvarujte se oblastí zachycení vody a korozi štěrbiny; Naneste galvanickou izolaci, když jsou v kontaktu s odlišnými kovy.

Úvahy o návrhu:

Lehký: Nízká hustota slitin hliníku umožňuje prstenům velkého průměru dosáhnout významného snížení hmotnosti a nabízí značné hospodářské a výkonné přínosy v leteckém, železniční dopravě a mořských aplikacích.

Provozní teplotní rozsah: Musí být stanoveno na základě typu slitiny a aplikačního prostředí, které se vyhýbá dlouhodobému servisu při vysokých teplotách, které mohou vést k degradaci výkonu.

Rovnováha síly a tuhosti: Prostřednictvím přiměřeného návrhu sekce a výběru slitiny zajistěte dostatečnou tuhost, aby se zabránilo nadměrné deformaci při splnění požadavků na sílu.

Adaptabilita prostředí: Zvažte faktory, jako je korozivita, teplotní rozsah, vibrace a nárazové zatížení pracovního prostředí.

Kontrola kvality pro velký průměr hliníkové slitiny padělané prsteny je nesmírně přísné a překlenují každou fázi od surovin po hotový produkt.

Standardní testovací postupy:

Certifikace surovin: Sledovatelnost ingotů, ověření chemického složení, číslo tepla, datum výroby atd.

Kontrola kvality tání a ingotu: Online elementární analýza, měření obsahu vodíku, monitorování účinnosti filtru, detekce ultrazvukových vad.

Monitorování procesu: Monitorování teplotních profilů v reálném čase, množství deformace, tlaku, podmínky matrice atd.

Monitorování procesu tepelného zpracování: Jednotnost teploty teploty pece, čas, rychlost chlazení, teplota zhasit média atd.

Dimenzionální a geometrická kontrola přesnosti: Komplexní kontrola vnějších a vnitřních průměrů, tloušťky stěny, výšky, rovinnosti, soustřednosti atd., S využitím vysoce přesných souřadnicových měřicích strojů (CMMS), laserových skenerů atd.

Testování mechanických vlastností:

Vzorkování: Vzorky jsou odebírány z kritických umístění (obvykle obvodových a radiálních směrů kruhu) podle rozměrů kování a standardních požadavků na testování.

Testy: Tahové (UTS, YS, EL), tvrdost, houževnatost dopadu, únava, houževnatost zlomenin, praskání koroze napětí (SCC).

Nedestruktivní testování (NDT):

Ultrazvukové testování: 100% objemová inspekce celého kruhu, nejúčinnější metoda pro detekci vnitřních defektů (např. Inkluze, porozita, trhliny, intergranulární koroze), často potřebná ke splnění leteckých standardů (např. AMS 2630 třídy AA).

Testování penetratu: Detekuje vady povrchu a téměř povrchu.

Eddy Aktuální testování: Detekuje vady povrchu a téměř povrchu, zejména pro vodivé materiály.

Radiografické testování (RT): Používá se pro opětovné inspekci vnitřní vady v konkrétních kritických oblastech.

Mikrostrukturální analýza: Metalografické vyšetření za účelem vyhodnocení velikosti zrna, toku zrna, stupeň rekrystalizace, rozdělení sraženin, typy vad atd.

Měření drsnosti povrchu.

Standardy a certifikace:

V souladu s ASTM B247, AMS (specifikace leteckého materiálu), EN (evropské standardy), GB\/T (čínské národní standardy) atd.

Certifikace systému kvality: ISO 9001, AS9100 (Aerospace).

Mohou být poskytnuty testovací zprávy EN 10204 typu 3.1 nebo 3.2 a na žádost zákazníka lze uspořádat certifikaci třetích stran.

Vlastní prsteny z hliníku z hliníku z hliníku hrají kritickou roli v různých high-tech a těžkých průmyslových odvětvích díky jejich vynikajícímu celkovému výkonu.

Primární oblasti aplikace:

Aerospace: Pásy motorů letadel, prsteny komponenty turbíny, zatížení zatížení přistávacích zařízení, kopírovací kroužky, konstrukční prsteny kosmické lodi atd.

Energetický průmysl: Prvosti na vybavení jaderné elektrárny, příruby hlavního hřídele větrné turbíny, příruby velkých tlakových nádob, kroužky vodíkové paliva atd.

Marine a offshore inženýrství: Velké strukturální spojovací prsteny s velkým lodním trupem, kritické podpůrné prsteny pro vrtací plošiny na moři, hluboké mořské ponorné tlakové spojovací kroužky trupu, prsteny nosných nádrží LNG atd.

Železniční tranzit: Vysokorychlostní spojovací prsteny, kritická radefie, velké vlakové brzkové prsteny, atd.

Válečný: Velké úchyty dělostřeleckých zbraní, kruhy s obrněnými vozidly, prsteny raketového odpalovače atd.

Těžké stroje: Velké ložiskové závody, polotovary převodovek, hlavní ložiskové prsteny pro nudné stroje na tunel atd.

Návrh výhod:

Lehký: Nízká hustota slitin hliníku v kombinaci s procesem kování umožňuje významné snížení hmotnosti u velkých strukturálních složek, zlepšení účinnosti a snižování provozních nákladů.

Vysoká spolehlivost a bezpečnost: Vysoká pevnost, vysoká houževnatost, vynikající odolnost proti únavě a hustá vnitřní mikrostruktura poskytovaná kováním zajišťují dlouhodobou spolehlivost složek v extrémním zatížení a komplexním prostředích.

Rozměrová stabilita: Po přísném tepelném zpracování a úlevě od stresu vykazují kované prsteny s velkým průměrem dobrou rozměrovou stabilitu během následného obrábění a dlouhodobé služby.

Odolnost proti korozi: Zejména slitiny řady 5xxx prokazují vynikající odolnost proti korozi v mořském a průmyslovém prostředí.

Flexibilita designu: Prostřednictvím výběru různých slitin, tepelných potem a přizpůsobených procesů kování lze splnit různé komplexní a náročné požadavky na návrh.

Omezení designu:

Náklady: Produkce kovaných prstenů s velkým průměrem vyžaduje drahé specializované vybavení a komplexní procesy, což vede k vyšším počátečním nákladům.

Citlivost na teplotu: Některé vysoce pevné slitiny hliníku mohou zažít degradaci výkonu v dlouhodobých vysokoteplotních prostředích, což vyžaduje zvážení limitů provozních teplot.

Svařovatelnost: Některé slitiny s vysokou pevností mají špatnou svařovatelnost, která může vyžadovat speciální svařovací techniky nebo design, aby se zabránilo svařování.

Zbytkové napětí: Proces zhášení velkých výkojů může vyvolat významné zbytkové napětí, což vyžaduje vhodné ošetření na stres.

Úvahy o hospodářské a udržitelnosti:

Hodnota životního cyklu: Ačkoli počáteční investice je vysoká, vynikající výkon a dlouhá životnost padělaných prstenů snižují náklady na údržbu a výměnu a z dlouhodobého hlediska nabízejí vyšší ekonomickou hodnotu.

Využití materiálu: Fanging je proces tvaru téměř sítě, který účinně snižuje odpad surovin ve srovnání s tradičním obráběním.

Environmentální přívětivost: Hliníkové slitiny jsou plně recyklovatelné materiály, které se vyrovnávají s principy zelené výroby; Lehké produkty také přispívá ke snížení spotřeby energie a emisí uhlíku koncových produktů.
